WZ系列工業裝配式熱電阻

WZ系列工業裝配式熱電阻通常用來與顯示儀表和計算機配套，直接測量各種生產過程中-200~+500℃范圍內液體、蒸汽和氣體介質以及固體表面的溫度，我公司生產的熱電阻全部符合IEC國際標準和國家標準，有鉑電阻和銅電阻兩大類，鉑電阻有分云母骨架、陶瓷骨架、厚膜電阻和薄膜電阻等。銅電阻的骨架有聚碳酸脂制成。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



資質文件聯系我們

產品描述

參數

　　? 產品概述

　　鉑電阻分度號為Pt100 、Pt1000、Pt500可定做,銅電阻分度號為Cu50、Cu100等。

　　? 工作原理

　　熱電阻是利用物質（一般為純金屬）的電阻值隨溫度的變化而變化，并呈一定函數關系的特性制成傳感器來進行測溫。在測溫時將變化的電阻值作為電信號輸入給顯示儀表，通過測量回路的轉換儀表顯示出溫度的變化值而達到測溫目的。

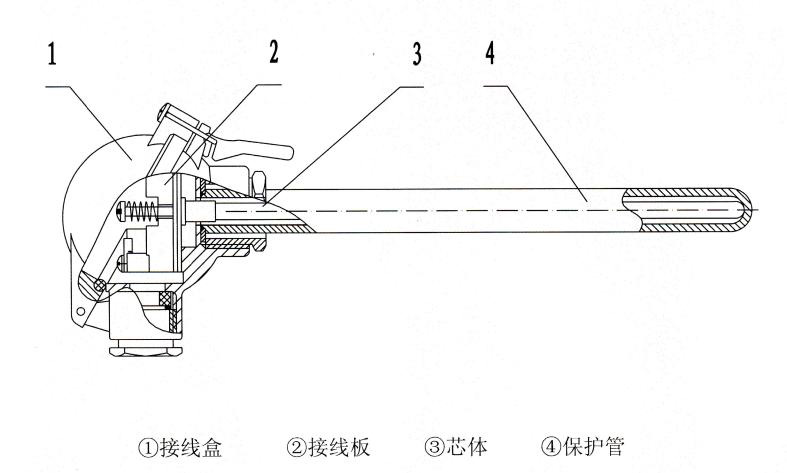

　　? 基本結構

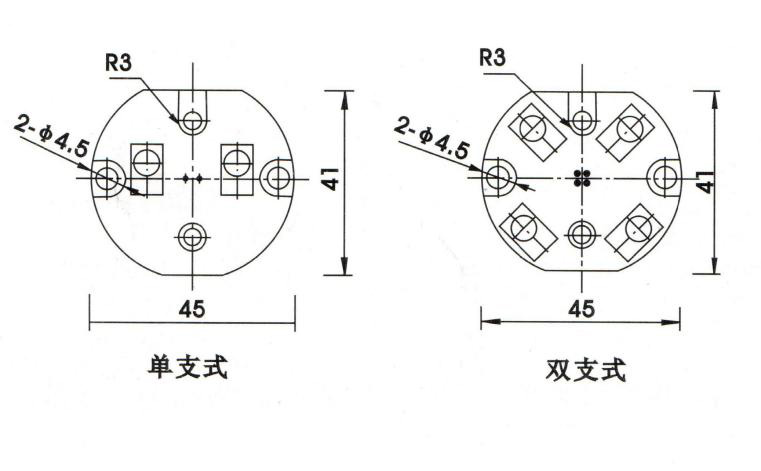

　　各種熱電阻的外形是極不相同的，但是它們的基本結構卻大致相同，通常由感溫元件、絕緣管、保護管、接線板和接線盒等主要部分構成。

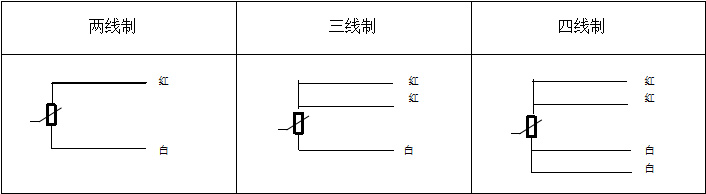

　　? 接線形式

　　? 熱電阻允差

　　允差等級是與有效溫度范圍相對應的，在有效溫度范圍內，熱電阻的電阻值通過分度表查算出的溫度t與真實溫度的最大偏差不得超過表1給定的允差值。表1適用于任何標稱電阻值的熱電阻。對于特定的熱電阻，若其有效溫度范圍小于該表規定的范圍，應給予說明。

表1 熱電阻的允差等級和允差值

熱電阻類型	允差等級	有效溫度范圍/℃		允差值
熱電阻類型	允差等級	線繞元件	膜式元件	允差值
工業鉑電阻 PRT	AA A B C	-50~+250 -100~+450 -196~+600 -196~+600	0~+150 -30~+300 -50~+500 -50~+600	±（0.100℃+0.0017｜t｜） ±（0.150℃+0.002｜t｜） ±（0.30℃+0.005｜t｜） ±（0.6℃+0.010｜t｜）
工業銅電阻CRT	-	-50~+150	-	±（0.30℃+0.006｜t｜）
注： 1.在600℃到850℃范圍的允差應由制造商在技術條件中確定。｜t｜為溫度的絕對值，單位為℃
