鎧裝熱電阻

鎧裝鉑電阻較裝配式鉑電阻具有直徑小、易彎曲、抗震性能好等優點，適宜安裝在裝配式鉑電阻無法安裝的場合。本公司生產的WZPK系列鎧裝鉑電阻采用進口鉑電阻測溫元件，質量穩定，使用壽命長，并且測量精確、靈敏度高、熱響應時間短。鎧裝鉑電阻外保護管采用1Cr18Ni9Ti或316L等材質，內充高密度氧化鎂絕緣體，具有很強的抗污染性能和優良的機械強度，適合安裝在環境惡劣的場合。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



資質文件聯系我們

產品描述

參數

　　? 產品概述

　　鎧裝鉑電阻可用于測量-200~600℃范圍內的溫度，可直接用銅導線和二次儀表連接使用。由于它具有良好的電輸出特性，可為顯示儀表、記錄儀表、控制儀表、以及PLC或DCS提供精確的溫度變化輸入信號。

　　? 工作原理

　　熱電阻是利用物質（一般為純金屬）的電阻值隨溫度的變化而變化，并呈一定函數關系的特性制成傳感器來進行測溫。在測溫時將變化的電阻值作為電信號輸入給顯示儀表，通過測量回路的轉換儀表顯示出溫度的變化值而達到測溫目的。

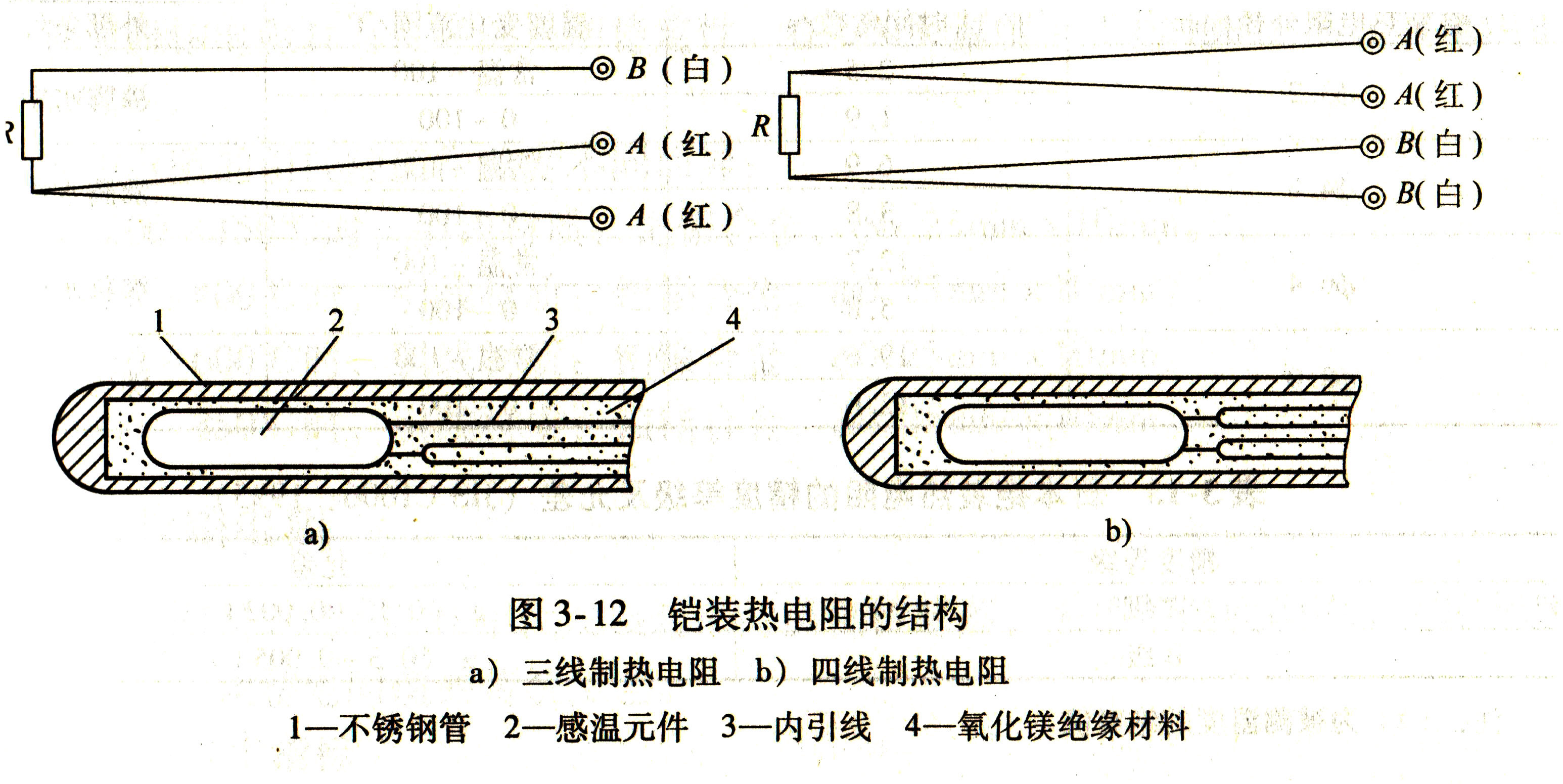

　　? 基本結構

　　將熱電阻感溫元件，裝入經壓制、密實的氧化鎂絕緣、有內引線的金屬套管內，焊接感溫元件與內引線后，再將裝有感溫元件的金屬套管端頭填充，焊封成堅實整體的熱電阻，稱為鎧裝熱電阻。

　　? 主要技術指標：

　　? 熱電阻允差：

　　允差等級是與有效溫度范圍相對應的，在有效溫度范圍內，熱電阻的電阻值通過分度表查算出的溫度t與真實溫度的最大偏差不得超過表1給定的允差值。表1適用于任何標稱電阻值的熱電阻。對于特定的熱電阻，若其有效溫度范圍小于該表規定的范圍，應給予說明。

表1 熱電阻允差等級和允差值

熱電阻類型	允差等級	有效溫度范圍/℃		允差值
熱電阻類型	允差等級	線繞元件	膜式元件	允差值
工業鉑電阻PRT	AA	-50~+250	0~+150	±（0.100℃+0.0017｜t｜）
	A	-100~+450	-30~+300	±（0.150℃+0.002｜t｜）
	B	-196~+600	-50~+500	±（0.30℃+0.005｜t｜）
	C	-196~+600	-50~+600	±（0.6℃+0.010｜t｜）
注： 1.在600℃到850℃范圍的允差應由制造商在技術條件中確定。 2.｜t｜為溫度的絕對值，單位為℃
